一、系統概述

中央空調系統空調末端很多，為了更好地進行工程管理和使用，EHS提供專用聯網溫控器管理軟件和管理系統。能夠快速監控現場每一個末端，調試方便，維護簡單，并支持中央空調當量計費系統。

二、系統功能

1. 本地基本遠程控制功能遠程控制開關機功能遠程設置監測室內溫度和聯動報警功能遠程控制溫度遠程設置風機三速遠程設置制冷、制熱及通風模式遠程攝氏度華氏度切換功能遠程睡眠狀態設置功能

2. 節能控制功能遠程設置設定溫度*高限和*低限遠程設置溫控器本地操作權限遠程監控閥門狀態輔助當量計費功能遠程監測外接開關量信號，外接溫度傳感器，并設置聯動模式遠程設置房間節能和聯動控制模式，實現門禁、紅外、門磁、窗磁聯動控制和限溫模式

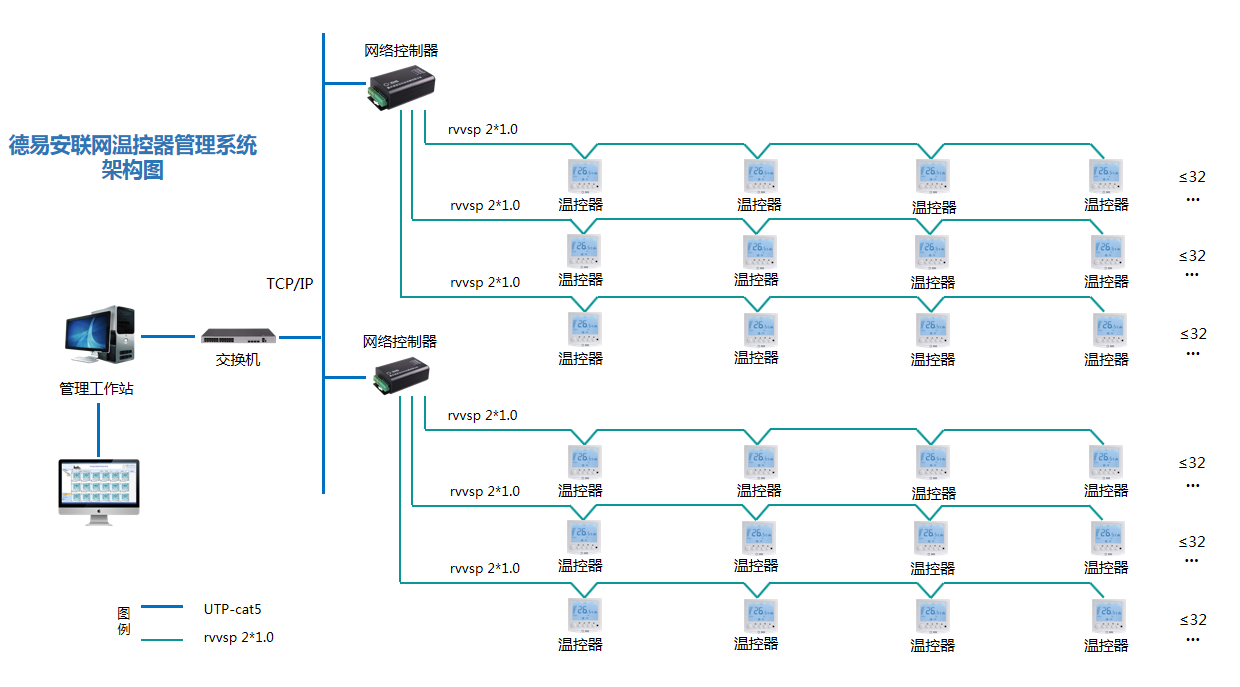

三、系統結構

四、主要產品介紹

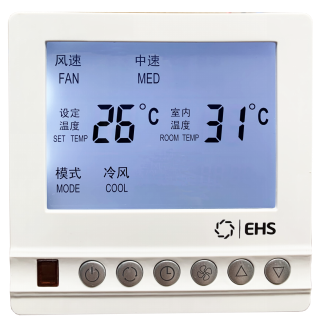

4.1溫控器

4.1.1產品概述

EHS-WK-E8101溫控器用于公共建筑、家庭居室等環境的溫度控制，溫控器通過控制中央空調分戶風機盤管及電動閥等，從而實現對房間溫度的控制。溫控器不僅符合人們對環境舒適度的要求，又能節省能源，同時能根據計量合理計費，做到多用多付費，少用少付費。

適用于二管制風機盤管/四管制風機盤管/兩管制不控閥或兩管制兩線閥風機盤管/兩管制三線閥或四管制兩線閥風機盤管。

4.1.2產品特點

l 外觀新穎，液晶顯示清晰；

l 均采用本地220VAC供電；

l 電源采用變壓器降壓，安全可靠；

l 外殼采用ABS阻燃材料；

l 可根據實際需求定制不同系列產品，滿足個性化需求。

4.1.3主要功能

l 溫控器開、關控制；

l 室內溫度設定；

l 室內溫度顯示；

l 手動或自動控制風機三速；

l 冷風、暖風及睡眠模式設定；

l 溫度校準功能；

l LED背光（背光型）。

4.2 TCP/IP網絡控制器

    4.2.1產品特點

    l 低功耗，高穩定性，快速啟動性能工業級485隔離；

    l 鋁合金拉模外殼設計，屏敝性強、高抗電磁干擾；

    l 可實現溫控器通訊實現樓層監控。

    4.2.2適用場所

        適合需要溫控器聯網監控場所

    4.2.3設備選型

4.3 EHS-WK-E8101-2 (0~10V)溫控器

    4.3.1產品概述

        本產品適用于中央空調風機盤管( 直流無刷無級調速) 系統的室內溫度控制。通過溫控器內部的溫度傳感器，檢測出房間溫度，并實時與用戶設定的溫度相比較，控制風機盤管的風速運行檔位和電動閥和電熱執行器的開啟與關閉，達到調節室內溫度、舒適、節能的目的。

        EHS-WK-E8101-2(0~10V)具有RS485 聯網功能，標準的Modbus 協議。適用于二管制、四管制水系統。

    4.3.2產品特點

        l按鍵反應靈敏，大大提升操作體驗

        l多種顏色可選，適用于不同的裝修風格

        l可控直流無刷無級調速風盤

        l外觀造型時尚大方

        l菜單設置各項參數，方便靈活

        l采用HTN 液晶和白色背光，界面更清晰，視角更開闊

        l房間溫度/ 設定溫度可切換顯示

        l合理的結構更好地控制機身發熱，控溫更靈敏

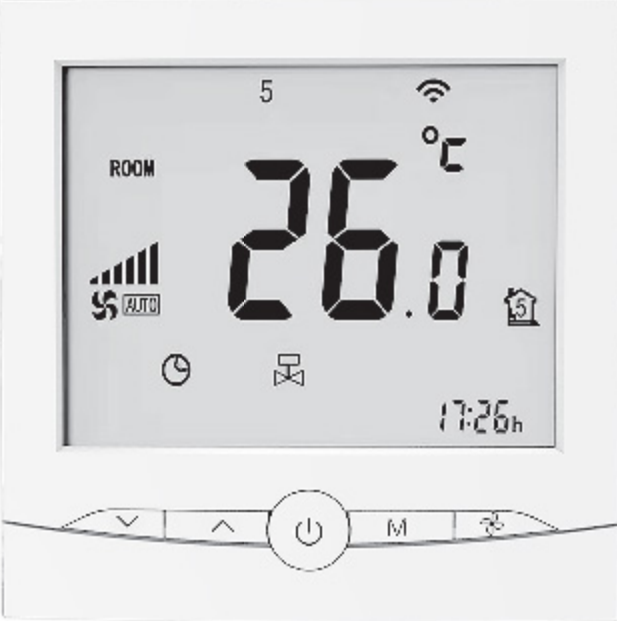

4.4 EHS-WK-E8101-2 (LORA)溫控器

    4.4.1產品概述

        本智能溫控器采用國際*先進的微電腦控制芯片和可搭載Lora無線自組網物聯技術，外觀時尚美觀、內置多種節能控制策略，自動感知周圍環境，自動調控中央空調風機盤管運行，保持室內恒溫可選自動記錄風柜或風機盤管各風速檔運行時間及判斷管道系統當前的冷熱狀態，可用于中央空調主機系統能耗分戶分?jǐn)?；用戶操作簡單，系統管控靈活方便，節能效果明顯，廣泛應用于各種中央空調系統末端風機盤管分戶計量與節能控制。

        本產品采用標準86*86型墻壁式內嵌結構，暗盒或明盒安裝，可直接替換普通溫控或風機三速開關，無需開孔、開槽布線，便于安裝以及房間整體的美觀。液晶大字符顯示可直觀的觀察室內溫度和設備運行狀態。

        本產品可具有多種網絡控制和鎖定使用的功能。鎖定使用分為兩種情況，一種是鎖閉溫控器即服務器遠程通過網絡鎖閉溫控器禁止使用中央空調，在接收到服務器解鎖命令之前，使用者無法通過面板按鍵控制風機盤管運行；另一種是鎖定溫控器的設定溫度，溫控器按網絡設定的溫度運行而不受使用者通過溫控器按鍵調節溫度控制，直到服務器解鎖。自動風速、節能模式、限溫運行、定時關機、遠程控制等多種控制策略讓管理者靈活管控、輕松節能。

    4.4.2功能特點

        l可選計費功能：測量室內溫度及各風速檔運行時間，檢測管道溫度從而監視主機運行狀態，優化空調系統能源配置，便于分戶分?jǐn)傆?jì)量

        l可選Lora無線雙軌通訊，免布線安裝，一鍵配置自動組網，安裝調試更簡單

        l通訊可帶遠程開關溫控器、設定溫度及溫度調節范圍，系統管控靈活

        l低功耗設計，內置多種節能策略，自動風速，節能模式設定，智能設計隨時隨地舒適節能

        l掉電記憶，上電自檢，網絡校時；可聯網運行，也可脫機運行

        l可選同時集成浮點型或者調節型功能用戶風柜控制及調節閥的溫度調節控制，內外置傳感自動切換控溫邏輯
