一、系統概述

knx智能照明控制系統是一款基于互聯網和智能化技術的照明控制系統，它可以通過電腦等設備進行遠程控制，實現燈光的開關、調節亮度、色溫等功能。同時，該系統還可以與其他智能家居設備進行聯動，實現更加智能化的生活體驗。

二、系統特點

1. 穩定性高：knx智能照明控制系統采用先進的軟硬件技術，具有很高的穩定性和可靠性，可以長時間穩定運行。

2. 兼容性強：該系統可以兼容各種類型的燈具和控制設備，方便用戶進行升級和擴展。

3. 操作簡單：用戶可以通過電腦等設備進行遠程控制，操作簡單方便。

4. 節能環保：knx智能照明控制系統可以通過智能調節燈光亮度、色溫等參數，實現節能環保的目的。

三、系統功能

1. 遠程控制：用戶可以通過電腦等設備遠程控制燈光的開關、調節亮度、色溫等。

2. 定時控制：用戶可以設置燈光的開關時間和亮度調節等參數，實現智能化的生活體驗。

3. 場景模式：用戶可以通過一個操作實現多個燈光的開關、調節等操作，方便快捷。

4. 聯動其他設備：knx智能照明控制系統可以與其他智能家居設備進行聯動，實現更加智能化的生活體驗。

四、系統應用場景

1. 商業場所：如辦公室、商場、酒店等，可以通過該系統實現智能化的照明管理，節約能源，提高工作效率。

2. 家庭用戶：用戶可以通過該系統實現遠程控制家庭燈光的開關、調節等操作，提高生活便利性。同時，該系統還可以與其他智能家居設備進行聯動，實現更加智能化的生活體驗。

3. 工業應用：如車間、實驗室等場所，可以通過該系統實現精確控制燈光強度和顏色，提高生產效率和質量。

五、系統優勢

1. 節省能源：通過智能調節燈光亮度和色溫等參數，實現節能環保的目的。

2. 提高效率：用戶可以通過電腦等設備進行遠程控制，方便快捷，提高工作效率。

3. 智能化程度高：可以實現與其他智能家居設備的聯動，提供更加智能化和人性化的生活體驗。

4. 維護成本低：該系統具有很高的穩定性和可靠性，可以長時間穩定運行，降低維護成本。

綜上所述，knx智能照明控制系統是一款性能卓越、穩定性高、兼容性強、操作簡單、節能環保的智能照明控制系統。它不僅可以應用于商業場所和家庭用戶，還可以應用于工業應用等領域，具有很高的市場前景和發展?jié)摿Α?/span>

六、產品介紹

1. E1系列

1.1 4鍵智能控制面板-E1 EHS1204

1.1.1技術參數

總線電壓：21-30 VDC，KNX總線取電

總線電流：≤12 mA

總線功率：≤ 360mW

1.1.2功能描述

（1）可用于開關照明、窗簾開合、投影幕布升降等，具有長按、短按和取反功能；

（2）可對調光設備進行控制，具有相對調光和絕對調光的功能輸出；

（3）可進行8bit的場景控制，調用已設置好的場景功能；

（4）具有字體亮度調節功能，可根據場合不同選擇不同的亮度；

1.2 8鍵智能控制面板-E1 EHS1208

1.2.1技術參數

總線電壓：21-30 VDC，KNX總線取電

總線電流：≤12 mA

總線功率：≤ 360mW

1.2.2功能描述

（1）可用于開關照明、窗簾開合、投影幕布升降等，具有長按、短按和取反功能；

（2）可對調光設備進行控制，具有相對調光和絕對調光的功能輸出；

（3）可進行8bit的場景控制，調用已設置好的場景功能；

（4）具有字體亮度調節功能，可根據場合不同選擇不同的亮度；

2. 電源系列

2.1 KNX總線電源 EHS6402

2.1.1技術參數

輸入電壓：200-240VAC，50/60Hz

功率損耗：≤6W，效率75%

KNX/EIB輸出： 30V DC +1/-2V,SELV，帶電抗器

2.1.2功能描述

（1）滿足KNX/EIB總線設備供電；

（2）輸出短路、過流、過壓保護,LED工作狀態指示，可顯示工作正常、過載、復位;

（3）LED1（ON）綠色指示正常工作，LED2(Reset)紅色指示復位，LED3(I>Imax)紅色指示輸出過流、短路；

（4）有按鈕可復位，復位至少要按下按鈕 20s；

3. 20A開關模塊系列

3.1 6路20A開關執行模塊 EHS0420

3.1.1技術參數

總線電壓：21-30 VDC，KNX總線取電

主要輸出：4回路設計，每個回路250VAC（50/60Hz）, Max 20A(阻性負載)

靜態電流：≤12mA

充電電流：≤20mA

靜態功耗：≤360mW

充電功耗：≤600mW

3.1.2功能描述

（1）獨立控制4個回路燈/負載；

（2）具有手動強切撥盤；

（3）繼電器具有磁保持功能；

（4）延時開/關功能；

（5）計時關閉和循環開關功能；

（6）4路開關執行模塊具有2路I/O干接點輸入接口，可輸入開關、窗簾、調光、場景、消防等控制指令；

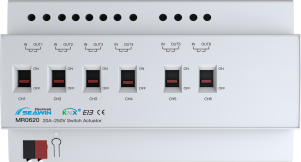

3.2 6路20A開關執行模塊 EHS0620

3.2.1技術參數

總線電壓：21-30 VDC，KNX總線取電

主要輸出：6回路設計，每個回路250VAC（50/60Hz）, Max 20A(阻性負載)

靜態電流：≤12mA

充電電流：≤20mA

靜態功耗：≤360mW

充電功耗：≤600mW

3.2.2功能描述

（1）獨立控制6個回路燈/負載；

（2）具有手動強切撥盤；

（3）繼電器具有磁保持功能；

（4）延時開/關功能；

（5）計時關閉和循環開關功能；

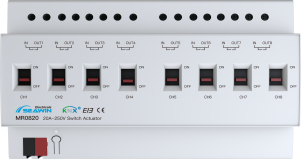

3.3 8路20A開關執行模塊 EHS0820

3.3.1技術參數

總線電壓：21-30 VDC，KNX總線取電

主要輸出：8回路設計，每個回路250VAC（50/60Hz）, Max 20A(阻性負載)

靜態電流：≤12mA

充電電流：≤20mA

靜態功耗：≤360mW

充電功耗：≤600mW

3.3.2功能描述

（1）獨立控制8個回路燈/負載；

（2）具有手動強切撥盤；

（3）繼電器具有磁保持功能；

（4）延時開/關功能；

（5）計時關閉和循環開關功能；

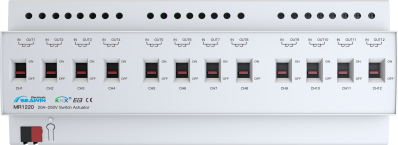

3.4 12路20A開關執行模塊 EHS1220

3.4.1技術參數

總線電壓：21-30 VDC，KNX總線取電

主要輸出：12回路設計，每個回路250VAC（50/60Hz）, Max 20A(阻性負載)

靜態電流：≤12mA

充電電流：≤20mA

靜態功耗：≤360mW

充電功耗：≤600mW

3.4.2功能描述

（1）獨立控制12個回路燈/負載；

（2）具有手動強切撥盤；

（3）繼電器具有磁保持功能；

（4）延時開/關功能；

（5）計時關閉和循環開關功能；

4. 電源系列

4.1 KNX/IP 路由器  EHS0401

4.1.1技術參數

總線電壓：21-30 VDC，KNX總線取電

輔助電壓：24 V DC

總線電流：≤12mA

輔助電流：≤25mA

4.1.2功能描述

（1）遵循標準的KNXnet/IP協議，可作為KNX net/IP服務器提供標準的總線設備配置、管理、下載等功能；

（2）可作為KNX支線耦合器，過濾報文、降低總線負載的作用；

（3）可以作為KNX區域耦合器使用，起到過濾報文、降低總線負載的作用；

（4）可以作為多區域耦合器使用，擴展系統容量的作用；

（5）支持?jǐn)?shù)據庫VDX下載功能；

5. 智能照明系統集成控制軟件 EHScontrol

5.1系統參數

支持Windows 10 64 位系統和 Windows 11 64 位系統平臺操作，電腦圖形化監控、監控、實時反饋，可設定不同管理權限

5.2功能描述

智能照明集成控制軟件可對 KNX 總線中的開關執行器、調光執行器等設備回路工作狀態進行監控，具有監控回路燈光、自定義場景、定時及邏輯運算等功能；可根據需要，靈活、方便地設定控制區域及操作管理權限。

（1）通過下位機部分網關通訊層組合方式與上位機進行通訊；

（2）支持 254 條支線、系統可容納控制 64*254 個 KNX 總線設備元件；

（3）可對 KNX/EIB 總線中開關執行器、調光執行器等設備回路工作狀態進行監控；

（4）具有監控回路燈光、自定義場景等功能；

（5）具有管理人員等級權限設定功能，可根據需要，靈活、方便的設定控制區域以及操作管理權限；
