一、系統概述

配電綜合管理系統實現對變電站、配電房內斷路器、變壓器、柴油發電機以及其它重要設備進行監視、測量、記錄、報警等功能，并與保護設備和遠方控制中心及其他設備通信，實時掌握變電站和配電房運行狀況，快速排除故障，保障供電可靠性。

配電綜合管理系統采用模塊化、分層分布式開放系統結構。本著分散控制、集中監視的原則，按間隔劃分、單元化設計、分布式處理，實現設備分層和網絡分層的解決方案，配電綜合管理系統可與智能型低壓柜實現數據交換和遠方監控功能。智能監測單元對低壓監控系統中進線開關在線監測，同時對進線回路實現遠方遙控功能。管理終端實時顯示各種監控信息，如進線開關的開合狀態和故障狀態，實時顯示進線回路的三相電流值、三相相電壓值、三相線電壓值、有功功率、無功功率、視在功率、電度、頻率、功率因數等電網參數值，并對系統所采集到的數據進行處理、顯示、存檔和報表自動打印，即時顯示事件記錄和故障記錄，并提報警信息。

二、系統架構

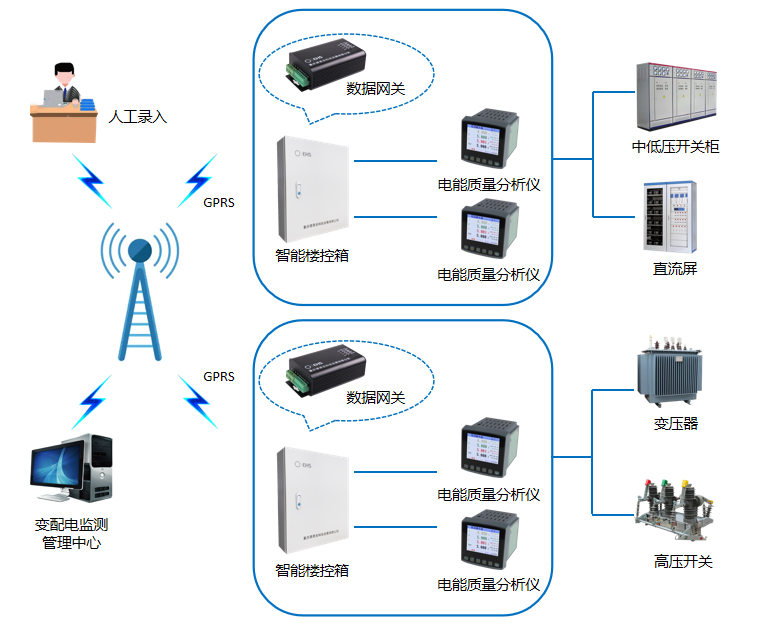

配電綜合管理系統支持實時監視接入系統的各設備的通訊狀態，能夠完整的顯示整個系統網絡結構；可在線診斷設備通訊狀態，發生網絡異常時能自動在界面上顯示故障設備或元件及其故障部位。

三、規范標準

GB50052-2009      《供配電系統設計規范》
       GB/T 14285-2006   《繼電保護和安全自動裝置技術規程》
       GBT 14598.300-2008 《微機變壓器保護裝置通用技術要求》
       GB/T-2887-2011《電子計算機場地通用規范》
       GB/T9361-2011《計算站場地安全要求》

四、系統功能

1、實時監測
系統人機界面友好，以配電一次圖的形式直觀顯示配電線路的運行狀態，實時監測各回路電壓、電流、功率、功率因數、電能等電參數信息，動態監視各配電回路斷路器、隔離開關、地刀等合分狀態、柴油發電機狀態、柴油液位、UPS狀態、電池信息等，以及有關故障、告警等信號。

2、詳細電參量查詢

在配電一次圖中，可以直接查看該回路詳細電參量，包括三相電流、三相電壓、三相總有功功率、總無功功率、總功率因數、正向有功電能，并可以查看24小時相電流趨勢曲線。

3、運行報表

查詢各回路或設備指定時間的運行參數，報表中顯示電參量信息應包括：各相電流、三相電壓、總功率因數、總有功功率、總無功功率、正向有功電能等。

4、配電柜監測

系統可以展示精密配電柜內進線和饋線回路電氣參數，包括電流電壓功率電能以及開關狀態，并可以對數據進行報警設置和分級，數據取自精密配電柜測量模塊。

5、實時報警

系統具有實時報警功能，系統能夠?qū)ε潆娀芈窋嗦菲?、隔離開關、接地刀分、合動作等遙信變位，保護動作、事故跳閘等事件發出告警。電力監控系統具有實時語音報警功能，系統能夠?qū)λ惺录l(fā)出語音告警。

6、歷史事件查詢

系統能夠?qū)b信變位，保護動作、事故跳閘，以及電壓、電流、功率、功率因數越限等事件記錄進行存儲和管理，方便用戶對系統事件和報警進行歷史追溯，查詢統計、事故分析。

五、設備介紹

1、多功能智能電力監測終端功能

多功能電力監測終端內部自動對檢測到的數據進行A/D轉換，同時將轉換后的電網參數通過監測器上配置的標準的數據通訊接口向現場總線和上位機傳送。

2、多功能電力監測終端的基本特性

▲ 輸入電流：可從1A/5A的CT（電流互感器）中接入

▲ 大屏幕液晶顯示（66*67）

▲ 帶隔離的RS485通訊接口，通訊規約為MODBUS，實現數據的網絡通訊功能；

▲ 工作電源：標準直流85V到265V，交流80V到300V

▲ 四路開關量輸入

▲ 兩路繼電器輸出

▲ 高精度實時測量數據

▲ 用戶通過面板可以方便設置儀表的工作模式

▲ 實時檢測和顯示三相電壓、三相電流、有功功率、無功功率、視在功率、功率因數、頻率、31次諧波、電度等多項電能參數，并可通過所帶的RS485接口將所檢測的數據上傳到上位機監控中心

▲ 具有四路開關量的輸入點，能夠?qū)崟r監測開關的狀態和其他開關量值；可同時監測32個開關狀態及信息點

▲ 具有兩路繼電器輸出點，能夠?qū)崿F(xiàn)對開關或接觸器的遠方遙控功能

▲ 具有RS485接口，2．1．2 PMAC3032智能遙信模塊
